“龙事达”XBD-DL型泵是根据对全国消防部门、设计院和各界用户进行大量调查，并根据消防工程的特点研制的产品。泵的结构型式为单吸、多级、分段式结构，吸入口位于进水段上，呈水平方向，吐出口位于出水段上呈水平方向。泵的旋转方向，从原动机端俯视，为逆时针方向旋转。该泵流量扬程选用范围大：额定流量可从10 l/s~80 l/s之间，额定出口压力可从0.28~2.67MPa之间选择。

中国消防产品质量信息查询系统

证书编号查询

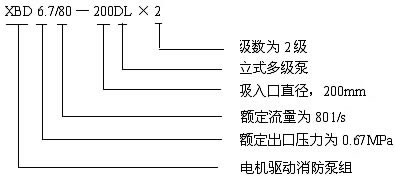

泵型号意义：

中国消防产品质量信息查询系统

证书编号查询

结构说明：
XBD—DL型泵的主要零件有：进水段、中段、出水段、叶轮、导叶、出水段导叶、轴、密封环、平衡鼓、平衡套、轴承、轴套、连接架等。
其结构与工作原理如下：
1）进水段、中段、导叶、出水段导叶、出水段均为铸铁制成，共同形成泵的工作室。
2）叶轮为青铜制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡鼓来承担，其余小部分残余轴向力由轴上端的向心推力球轴承来承担。叶轮制造时经静平衡试验。
3) 轴为经调质处理的不锈钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。轴的一端安装联轴器部件，与电机直接联接。
4）平衡鼓、平衡盘为铸铁镀铬，组成平衡装置，磨损后可以更换。
5）轴套为青铜，轴封为机械密封时，采用平衡室内的压力水进行润滑和冷却，轴封为填料密封时，出水段上的3/8' 软管接头，用于把填料体中漏出的水通过软管排放到地沟里，以保持周围场地的整洁。
6）为保证泵在长时停放后仍能迅速启动，叶轮为青铜制成、 轴套、平衡套等零件采用镀铬。

7）填料起密封作用，防止大量液体漏出 。填料密封由填料体上的填料盒、填料压盖、填料环及填料等组成，少量高压水流入填料室中起水封作用。填料的松紧程度必须适当，不可压得太紧亦不可太松，以液体能一滴一滴地渗出为准，如果填料太紧，轴套容易发热，同时耗费功率，填料太松，由于液体流。

中国消防产品质量信息查询系统

证书编号查询

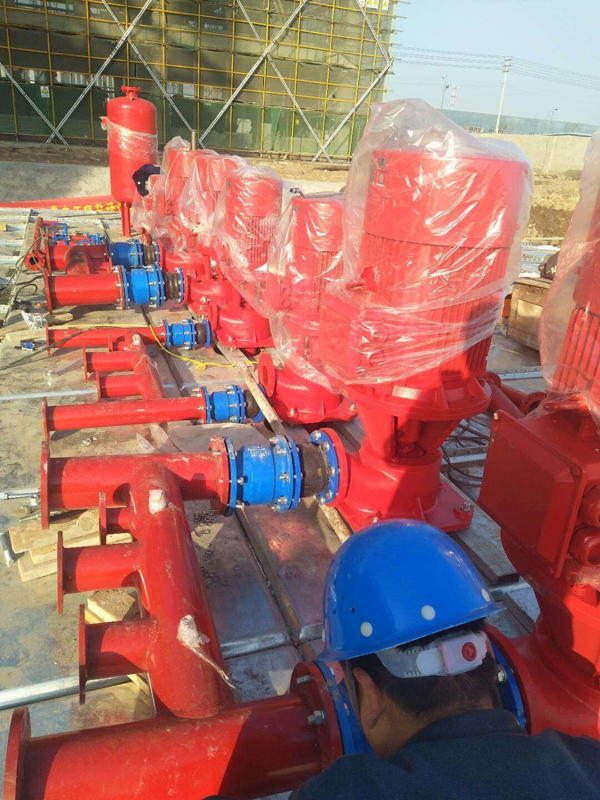

该泵最适宜于高层建筑和民用住宅楼群、宾馆及各种其他建筑的消防工程用。
